WeMos D1 mini (esp8266): FileSystem integrato LittleFS – Parte 5

Spread the love
  •
  •
  •
  • 1
  •
  •
  •
  •
  •
  •
  •
  •
    1
    Share

LittleFS File System

SPIFFS è il filesystem originale ed è ideale per applicazioni con limitazioni di spazio e RAM che utilizzano molti piccoli file e si preoccupano del livellamento statico e dinamico del FS determinato dall’utilizzo e non necessitano di un vero supporto alle directory. Anche l’overhead del filesystem sul flash è minimo.

Ma con l’introduzione del nuovo LittleFS, SPIFFS diventa deprecato.

LittleFS è stato recentemente aggiunto e si concentra su prestazioni più elevate e supporto alle directory , ma ha una maggiore consumo di risorse e occupazione per file (minimo 4K rispetto all’unità di allocazione minima di 256 byte di SPIFFS).

L’implementazione del LittleFS per ESP8266 supporta nomi di file con un massimo di 31 caratteri + zero di terminazione (ovvero char filename[32]) e tante sottodirectory quanto lo consente lo spazio.

A differenza di SPIFFS, i descrittori di file effettivi vengono allocati come richiesto dall’applicazione, quindi in condizioni di memoria insufficiente potrebbe non essere possibile aprire nuovi file. Al contrario, ciò significa anche che i descrittori di file utilizzati occuperanno effettivamente spazio sull’heap.

Poiché esistono directory, il metodo openDir si comporta in modo diverso rispetto a SPIFFS. Mentre SPIFFS restituirà i file con le relative “sottodirectory” quando si attraversa con Dir::next() (perché in realtà non sono sottodirectory ma semplicemente file con la “/” nei loro nomi), LittleFS restituirà il solo file nella sottodirectory specifica. Questo imita il comportamento POSIX per l’attraversamento delle directory a cui è abituata la maggior parte dei programmatori C.

Il WeMos D1 mini ha 4 Mb di flash e ne puoi utilizzare fino a 3 per i tuoi files.

In questa memoria flash l’ESP memorizza il programma. Insieme al programma è possibile memorizzare i nostri file. Il limite di questa memoria è che ha solo 10000 (diecimila) cicli di scrittura.

Sketch OTA update File system EEPROM WiFi config

Aggiungere file dall’IDE Arduino su LittleFS

Questa operazione senza estensione per l’IDE di Arduino non è così semplice, ma qui andremo a vedere il modo più semplice.

Per prima cosa devi scaricare il plug-in per l’Arduino IDE qui.

Quindi devi trovare la tua cartella dei Shetckbook, se non sai dove è dislocata puoi andare su File --> Preferences, in quella schermata puoi trovare nella parte superiore della finestra lo Sketchbook location.

Sketchbook Location, additional file Arduino IDE
Preferences window

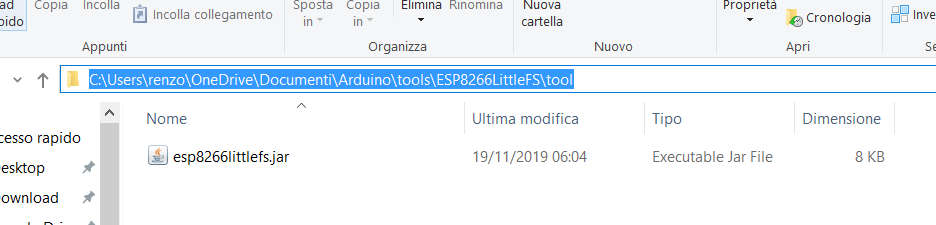

Ora devi creare (se non esiste) la cartella tools/ESP8266LittleFS/toole aggiungere lì il file jar esp8266littlefs.jar.

esp8266 LittleFS plugin cartella ArduinoIDE
esp8266 LittleFS plugin cartella ArduinoIDE

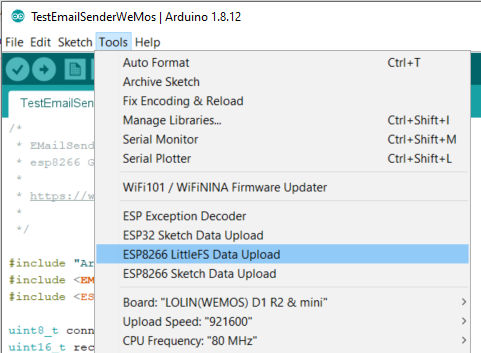

Ora riavvia l’IDE e nel menu Tools  troverai una nuova riga ESP8266 LittleFS Data Upload.

esp8266 LittleFS plugin menu su ArduinoIDE
esp8266 LittleFS plugin menu su ArduinoIDE

Sull’Arduino IDE fai Ctrl+Kper aprire un Esplora risorse nella directory dello sketch.
Crea una directory denominata datadove andrai ad inserire i dati che desideri caricare.

Sketch to upload data on LittleFS on esp8266: directory structure

Imposta la dimensione dello LittleFS Tools --> Flash size e imposta la dimensione del filesystem.

Carica il tuo sketch e fai clic su ESP8266 LittleFS Data Upload.

Ora vai allo sketch di esempio per verificare se tutto è OK.

Comandi

Ci sono alcuni comandi standard che puoi usare con questo filesystem

LittleFS.begin ()
Questo metodo monta il file system LittleFS e deve essere chiamato prima di utilizzare qualsiasi altra API FS. Restituisce vero se il file system è stato montato correttamente, altrimenti falso.

LittleFS.format ()
Formatta il file system. Restituisce vero se la formattazione ha avuto esito positivo.

LittleFS.open (percorso, modalità)
Apre un file. il percorso dovrebbe essere un percorso assoluto che inizia con una barra (ad es. /dir/filename.txt). modalità è una stringa che specifica la modalità di accesso. Può essere uno di “r”, “w”, “a”, “r +”, “w +”, “a +”. Il significato di queste modalità è lo stesso della funzione C fopen.
Restituisce l’oggetto File. Per verificare se il file è stato aperto correttamente, utilizzare l’operatore booleano.

LittleFS.exists (percorso)
Restituisce vero se esiste un file con un determinato percorso, altrimenti falso.

LittleFS.openDir (percorso)
Apre una directory dato il suo percorso assoluto. Restituisce un oggetto Dir.

LittleFS.remove (percorso)
elimina un file dato il suo percorso assoluto. Restituisce vero se il file è stato eliminato correttamente.

LittleFS.rename (pathFrom, pathTo)
Rinomina il file da pathFrom a pathTo. I percorsi devono essere assoluti. Restituisce vero se il file è stato rinominato correttamente.

LittleFS.info (fs_info)
Riempie la struttura di FSInfo con informazioni sul file system. Restituisce vero ha esito positivo, altrimenti falso.

file.seek (offset, mode)
Questa funzione si comporta come la funzione fseek C. A seconda del valore della modalità, sposta la posizione corrente in un file come segue:

  • se mode è SeekSet, la posizione è impostata per compensare i byte dall’inizio.
  • se mode è SeekCur, la posizione corrente viene spostata di byte offset.
  • se mode è SeekEnd, position è impostato per compensare i byte dalla fine del file.
  • Restituisce vero se la posizione è stata impostata correttamente.

file.position ()
Restituisce la posizione corrente all’interno del file, in byte.

file.size ()
Restituisce la dimensione del file, in byte.

file.name ()
Restituisce il nome del file, come const char *.

file.close ()
Chiude il file.

dir.next ()
Restituisce true se ci sono file nella directory su cui si sta ciclando. Deve essere chiamato prima delle funzioni fileName(),  fileSize()e  openFile().

dir.fileName ()
Restituisce il nome del file corrente a cui punta l’iteratore interno.

dir.fileSize ()
Restituisce la dimensione del file corrente a cui punta l’iteratore interno.

dir.fileTime ()
Restituisce il tempo di scrittura time_t del file a cui punta l’iteratore interno.

dir.fileCreationTime ()
Restituisce l’ora di creazione time_t del file corrente a cui punta l’iteratore interno.

dir.isFile ()
Restituisce  true  se il file corrente indicato dall’iteratore è un file.

dir.isDirectory ()
Restituisce  true se il file corrente indicato dall’iteratore interno è una directory.

dir.openFile (mode)
Questo metodo accetta l’argomento mode che ha lo stesso significato della funzione  LittleFS.open().

dir.rewind ()
Reimposta il puntatore interno all’inizio della directory.

Esempi pratici

Ecco uno sketch per ottenere informazioni e controllare tutti i file nel tuo LittleFS.

/*
 *  WeMos D1 mini (esp8266)
 *  LittleFS get info, read dir and show all file uploaded
 *  add a data folder to use with esp8266 data uploader
 *  by Mischianti Renzo <https://www.mischianti.org>
 *
 *  https://www.mischianti.org/
 *
 */

#include "Arduino.h"
#include "LittleFS.h"

void setup()
{
    Serial.begin(112500);

    delay(500);

    Serial.println(F("Inizializing FS..."));
    if (LittleFS.begin()){
        Serial.println(F("done."));
    }else{
        Serial.println(F("fail."));
    }

    // To format all space in LittleFS
    // LittleFS.format()

    // Get all information of your LittleFS
    FSInfo fs_info;
    LittleFS.info(fs_info);

    Serial.println("File sistem info.");

    Serial.print("Total space:      ");
    Serial.print(fs_info.totalBytes);
    Serial.println("byte");

    Serial.print("Total space used: ");
    Serial.print(fs_info.usedBytes);
    Serial.println("byte");

    Serial.print("Block size:       ");
    Serial.print(fs_info.blockSize);
    Serial.println("byte");

    Serial.print("Page size:        ");
    Serial.print(fs_info.totalBytes);
    Serial.println("byte");

    Serial.print("Max open files:   ");
    Serial.println(fs_info.maxOpenFiles);

    Serial.print("Max path lenght:  ");
    Serial.println(fs_info.maxPathLength);

    Serial.println();

    // Open dir folder
    Dir dir = LittleFS.openDir("/");
    // Cycle all the content
    while (dir.next()) {
        // get filename
        Serial.print(dir.fileName());
        Serial.print(" - ");
        // If element have a size display It else write 0
        if(dir.fileSize()) {
            File f = dir.openFile("r");
            Serial.println(f.size());
            f.close();
        }else{
            Serial.println("0");
        }
    }
}

void loop()
{

}

Ecco il risultato della richiesta

Inizializing FS...
done.
File sistem info.
Total space:      2072576byte
Total space used: 73728byte
Block size:       8192byte
Page size:        2072576byte
Max open files:   5
Max path lenght:  32

logo.jpg - 46136
provaTXT.txt - 4416

Qui uno sketch con comandi più pratici, scrivi una stringa in un file, leggi tutto il contenuto del file, posizionati sul 9 byte del file e leggi da lì i dati.

/*
 *  WeMos D1 mini (esp8266)
 *  LittleFS write, read and seek file
 *  by Mischianti Renzo <https://www.mischianti.org>
 *
 *  https://www.mischianti.org/
 *
 */
#include "Arduino.h"
#include "LittleFS.h"

void setup()
{
    Serial.begin(112500);

    delay(500);

    Serial.println(F("Inizializing FS..."));
    if (LittleFS.begin()){
        Serial.println(F("done."));
    }else{
        Serial.println(F("fail."));
    }

    // To remove previous test
    // LittleFS.remove(F("/testCreate.txt"));

    File testFile = LittleFS.open(F("/testCreate.txt"), "w");

    if (testFile){
        Serial.println("Write file content!");
        testFile.print("Here the test text!!");

        testFile.close();
    }else{
        Serial.println("Problem on create file!");
    }

    testFile = LittleFS.open(F("/testCreate.txt"), "r");
    if (testFile){
        Serial.println("Read file content!");
        /**
         * File derivate from Stream so you can use all Stream method
         * readBytes, findUntil, parseInt, println etc
         */
        Serial.println(testFile.readString());
        testFile.close();
    }else{
        Serial.println("Problem on read file!");
    }

    testFile = LittleFS.open(F("/testCreate.txt"), "r");
    if (testFile){
        /**
         * mode is SeekSet, position is set to offset bytes from the beginning.
         * mode is SeekCur, current position is moved by offset bytes.
         * mode is SeekEnd, position is set to offset bytes from the end of the file.
         * Returns true if position was set successfully.
         */
        Serial.println("Position inside the file at 9 byte!");
        testFile.seek(9, SeekSet);

        Serial.println("Read file content!");
        Serial.println(testFile.readString());
        testFile.close();
    }else{
        Serial.println("Problem on read file!");
    }


}

void loop()
{

}

Ed ecco il risultato

Inizializing FS...
done.
Write file content!
Read file content!
Here the test text!!
Position inside the file at 9 byte!
Read file content!
test text!!

Grazie
