Ora capiremo meglio la configurazione del nostro dispositivo E32 UART LoRa basato sui popolari moduli wireless SX1276/SX1278.

Forum di supporto
LoRa EBYTE E32-TTL-100 Arduino Configurazione
LoRa EBYTE E32-TTL-100 Arduino Configurazione

Puoi trovare i vari e32 qui su AliExpress (433MHz 5Km) - AliExpress (433MHz 8Km) - AliExpress (433MHz 16Km) - AliExpress (868MHz 915MHz 5.5Km) - AliExpress (868MHz 915MHz 8Km)

Come ho già specificato, ho creato una libreria dedicata a questo dispositivo, poiché la modalità di configurazione e trasmissione non è così semplice da gestire.

Se hai problemi, ad esempio ti si freeze il dispositivo è preferibile mettere una restistenza di pull-up da 4.7k o meglio collegare il pin AUX al dispositivo

Libreria

Puoi trovare la mia libreria qui, o direttamente dal library manager dell’Arduino IDE.

EByte LoRa E22 E32 gestore librerie Arduino
EByte LoRa E22 E32 gestore librerie Arduino

Per scaricare.

Clicca il bottone DOWNLOADS sull’angolo in alto a destra, rinomila la cartella decompressa LoRa_E32.

Controlla che la cartella LoRa_E32 contenga LoRa_E32.cpp e LoRa_E32.h.

posizione la cartella della libreria LoRa_E32 sulla tua cartella /libraries/.

Dovrai creare la sotto cartella librarues se è la tua prima libreria.

Riavvia l’IDE.

Schema di connessione

Per l’utilizzo di base avevamo usato la configurazione che trovi sotto per Arduino, ma naturalmente non è sufficiente poiché in “Modalità normale” puoi fare solo send e receive, ma per ora, per semplificare senza fare una connessione completa andremo a connettere al microcontroller solo i pin necessari (RX, TX).

Configurazione Normal mode (trasparente)

LoRa E32-TTL-100 Arduino breadboard
M0GND (Set normal mode)
M1GND (Set normal mode)
TXPIN 2 (PullUP 4,7KΩ)
RXPIN 3 (PullUP 4,7KΩ & Voltage divider)
AUXNot connected
VCC3.3v
GNDGND

e questa configurazione per il Wemos D1 mini:

LoRa E32-TTL-100 Wemos D1 breadboard
M0GND (Set normal mode)
M1GND (Set normal mode)
TXPIN D2 (PullUP 4,7KΩ)
RXPIN D3 (PullUP 4,7KΩ)
AUXNot connected
VCC3.3v
GNDGND
Ebyte LoRa E22 device esp32 dev kit v1 breadboard transparent transmission (normal mode)
Ebyte LoRa E22 device esp32 dev kit v1 breadboard transparent transmission (normal mode)
M0GND (Set normal mode)
M1GND (Set normal mode)
RXTX2 (PullUP 4,7KΩ)
TXRX2 (PullUP 4,7KΩ)
AUXNot connected
VCC3.3v-5v
GNDGND

Arduino MKR WiFi 1010:

Ebyte LoRa Exx Arduino MKR WiFi 1010 normal mode connected breadboard
Ebyte LoRa Exx Arduino MKR WiFi 1010 normal mode connected breadboard
M0GND (Set normal mode)
M1GND (Set normal mode)
TXPIN 14 Tx (PullUP 4,7KΩ)
RXPIN 13 Rx (PullUP 4,7KΩ)
AUXPIN 1 (PullUP 4,7KΩ)
VCC5V
GNDGND

Connessione per programmazione/sleep

Per configurarlo è necessario impostare M0 e M1 su HIGH (ricordate di usare 3.3v).

Ma se si collegano tutti i pin, la libreria imposta HIGH o LOW i pins secondo necessità senza problemi.

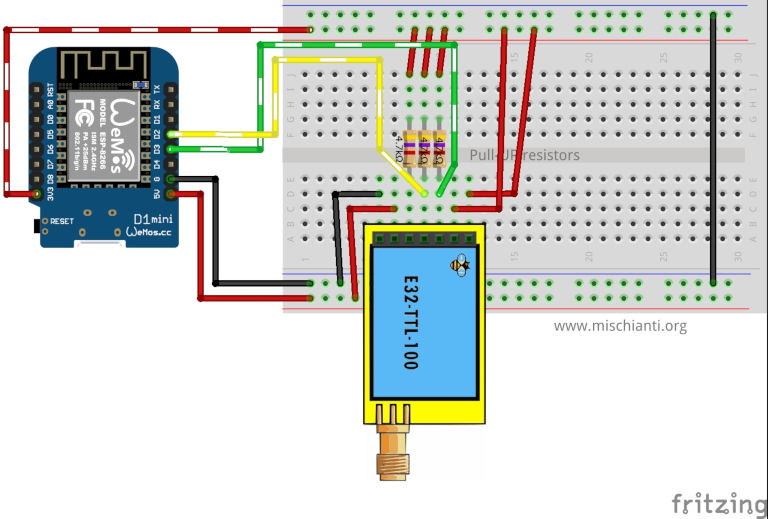

LoRa E32 TTL 100 Wemos D1 Programming/Sleep mode
M0VCC (Set programming/sleep mode)
M1VCC (Set programming/sleep mode)
TXPIN D2 (PullUP 4,7KΩ)
RXPIN D3 (PullUP 4,7KΩ)
AUXNot connected
VCC3.3v
GNDGND

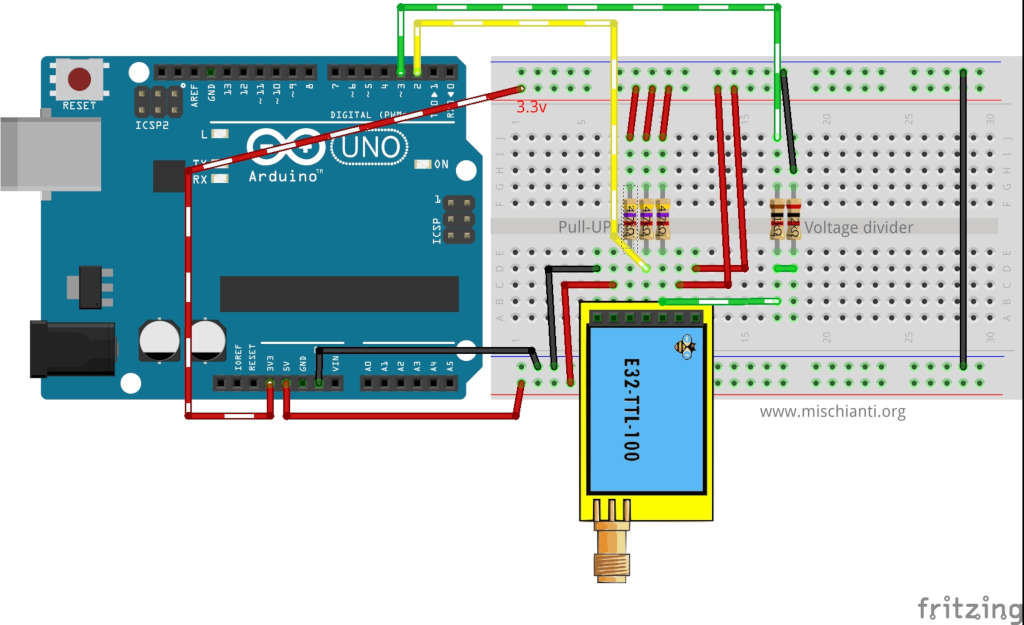

LoRa E32 TTL 100 Arduino Programming/Sleep mode
M03.3v (Set programming/sleep mode)
M13.3v (Set programming/sleep mode)
TXPIN 2 (PullUP 4,7KΩ)
RXPIN 3 (PullUP 4,7KΩ & Voltage divider)
AUXNot connected
VCC3.3v
GNDGND
LoRa E32 E220 ESP32 DEV KIT V1 configuration mode
LoRa E32 E220 ESP32 DEV KIT V1 configuration mode
M0 3.3v (Set programming/sleep mode)
M1 3.3v (Set programming/sleep mode)
RXTX2 (PullUP 4,7KΩ)
TXRX2 (PullUP 4,7KΩ)
AUXNot connected
VCC3.3v-5v
GNDGND
LoRa E32 E220 Arduino MKR WiFi 1010 sleep/config mode
LoRa E32 E220 Arduino MKR WiFi 1010 sleep/config mode
M0 3.3v (Set programming/sleep mode)
M1 3.3v (Set programming/sleep mode)
TXPIN 14 Tx (PullUP 4,7KΩ)
RXPIN 13 Rx (PullUP 4,7KΩ)
AUXPIN 1 (PullUP 4,7KΩ)
VCC5V
GNDGND

In questa modalità è possibile gestire la configurazione del dispositivo

Opzioni base di configurazione

ADDHIndirizzo High del modulo (impostazione predefinita 00H)00H-FFH
ADDLIndirizzo Low del modulo (impostazione predefinita 00H)00H-FFH
SPEDInformazioni sul bit di parità della velocità dei dati e sulla velocità dei dati Air
CHANCanale di comunicazione（410M + CHAN*1M）, default 17H (433MHz), valido solo per i dispositivi a 433Mhz controlla sotto per cambiare la frequenza00H-1FH
OPTIONTipo di trasmissione, impostazioni di pull-up, tempo di sveglia, FEC, potenza di trasmissione

Puoi trovare le opzioni di configurazione nell’articolo della Libreria.

Ottieni la configurazione

Sketch di esempio Arduino

/*
 * LoRa E32-TTL-100
 * Get configuration.
 * https://mischianti.org
 *
 * E32-TTL-100----- Arduino UNO
 * M0         ----- 3.3v
 * M1         ----- 3.3v
 * TX         ----- PIN 2 (PullUP)
 * RX         ----- PIN 3 (PullUP & Voltage divider)
 * AUX        ----- Not connected
 * VCC        ----- 3.3v/5v
 * GND        ----- GND
 *
 */
#include "Arduino.h"
#include "LoRa_E32.h"

LoRa_E32 e32ttl100(2, 3); // e32 TX e32 RX
void printParameters(struct Configuration configuration);
void printModuleInformation(struct ModuleInformation moduleInformation);

void setup() {
	Serial.begin(9600);
	delay(500);

	// Startup all pins and UART
	e32ttl100.begin();

	ResponseStructContainer c;
	c = e32ttl100.getConfiguration();
	// It's important get configuration pointer before all other operation
	Configuration configuration = *(Configuration*) c.data;
	Serial.println(c.status.getResponseDescription());
	Serial.println(c.status.code);

	printParameters(configuration);

	ResponseStructContainer cMi;
	cMi = e32ttl100.getModuleInformation();
	// It's important get information pointer before all other operation
	ModuleInformation mi = *(ModuleInformation*)cMi.data;

	Serial.println(cMi.status.getResponseDescription());
	Serial.println(cMi.status.code);

	printModuleInformation(mi);
}

void loop() {

}
void printParameters(struct Configuration configuration) {
	Serial.println("----------------------------------------");

	Serial.print(F("HEAD BIN: "));  Serial.print(configuration.HEAD, BIN);Serial.print(" ");Serial.print(configuration.HEAD, DEC);Serial.print(" ");Serial.println(configuration.HEAD, HEX);
	Serial.println(F(" "));
	Serial.print(F("AddH BIN: "));  Serial.println(configuration.ADDH, BIN);
	Serial.print(F("AddL BIN: "));  Serial.println(configuration.ADDL, BIN);
	Serial.print(F("Chan BIN: "));  Serial.print(configuration.CHAN, DEC); Serial.print(" -> "); Serial.println(configuration.getChannelDescription());
	Serial.println(F(" "));
	Serial.print(F("SpeedParityBit BIN    : "));  Serial.print(configuration.SPED.uartParity, BIN);Serial.print(" -> "); Serial.println(configuration.SPED.getUARTParityDescription());
	Serial.print(F("SpeedUARTDataRate BIN : "));  Serial.print(configuration.SPED.uartBaudRate, BIN);Serial.print(" -> "); Serial.println(configuration.SPED.getUARTBaudRate());
	Serial.print(F("SpeedAirDataRate BIN  : "));  Serial.print(configuration.SPED.airDataRate, BIN);Serial.print(" -> "); Serial.println(configuration.SPED.getAirDataRate());

	Serial.print(F("OptionTrans BIN       : "));  Serial.print(configuration.OPTION.fixedTransmission, BIN);Serial.print(" -> "); Serial.println(configuration.OPTION.getFixedTransmissionDescription());
	Serial.print(F("OptionPullup BIN      : "));  Serial.print(configuration.OPTION.ioDriveMode, BIN);Serial.print(" -> "); Serial.println(configuration.OPTION.getIODroveModeDescription());
	Serial.print(F("OptionWakeup BIN      : "));  Serial.print(configuration.OPTION.wirelessWakeupTime, BIN);Serial.print(" -> "); Serial.println(configuration.OPTION.getWirelessWakeUPTimeDescription());
	Serial.print(F("OptionFEC BIN         : "));  Serial.print(configuration.OPTION.fec, BIN);Serial.print(" -> "); Serial.println(configuration.OPTION.getFECDescription());
	Serial.print(F("OptionPower BIN       : "));  Serial.print(configuration.OPTION.transmissionPower, BIN);Serial.print(" -> "); Serial.println(configuration.OPTION.getTransmissionPowerDescription());

	Serial.println("----------------------------------------");

}
void printModuleInformation(struct ModuleInformation moduleInformation) {
	Serial.println("----------------------------------------");
	Serial.print(F("HEAD BIN: "));  Serial.print(moduleInformation.HEAD, BIN);Serial.print(" ");Serial.print(moduleInformation.HEAD, DEC);Serial.print(" ");Serial.println(moduleInformation.HEAD, HEX);

	Serial.print(F("Freq.: "));  Serial.println(moduleInformation.frequency, HEX);
	Serial.print(F("Version  : "));  Serial.println(moduleInformation.version, HEX);
	Serial.print(F("Features : "));  Serial.println(moduleInformation.features, HEX);
	Serial.println("----------------------------------------");

}

Ecco il risultato dello sketch

Begin
Success
1
----------------------------------------
HEAD BIN: 11000000 192 C0

AddH BIN: 0
AddL BIN: 0
Chan BIN: 23 -> 433MHz

SpeedParityBit BIN    : 0 -> 8N1 (Default)
SpeedUARTDataRate BIN : 11 -> 9600bps (default)
SpeedAirDataRate BIN  : 10 -> 2.4kbps (default)
OptionTrans BIN       : 0 -> Transparent transmission (default)
OptionPullup BIN      : 1 -> TXD, RXD, AUX are push-pulls/pull-ups
OptionWakeup BIN      : 0 -> 250ms (default)
OptionFEC BIN         : 1 -> Turn on Forward Error Correction Switch (Default)
OptionPower BIN       : 0 -> 20dBm (Default)
----------------------------------------
Success
1
----------------------------------------
HEAD BIN: 11000011 195 C3
Model no.: 32
Version  : 44
Features : 14
----------------------------------------

Se cambiate i pin 2, 3 con D2, D3 potete fare la stessa operazione con il vostro Wemos D1 o altri esp8266/esp32.

LoRa E32 analisi logica della richiesta di configurazione con Arduino
LoRa E32 analisi logica della richiesta di configurazione con Arduino

Per ottenere le informazioni corrette aggiungo alcuni #define per cambiare il tipo di dispositivo (lo stesso #define gestisce più altri dispositivi, ne creo solo uno per tipo per semplicità).

#define E32_TTL_100
#define E32_TTL_500
#define E32_TTL_1W

Puoi selezionarne solo uno. Il parametro modifica la costante di potenza di trasmissione come descritto nello schema di configurazione presente sull’articolo riferito alla libreria.

Allo stesso modo è possibile selezionare una frequenza di riferimento.

#define FREQUENCY_433
#define FREQUENCY_170
#define FREQUENCY_470
#define FREQUENCY_868
#define FREQUENCY_915

Puoi selezionarne solo uno. Il parametro modifica le frequenze di riferimento solo a scopo di visualizzazione,

Imposta configurazione

Naturalmente se ti serve di cambiare un unico parametro di configurazione secondo me è meglio che “scarichi” la configurazione originale, setti l’opzione specifica e poi imposti la configurazione.

Remember that the saveType parameter is fundamental to maintain the options when the device is restarted, WRITE_CFG_PWR_DWN_LOSE naturally you will lose the settings with WRITE_CFG_PWR_DWN_SAVE you will not lose the settings.

Ecco uno sketch Arduino.

/*
 * LoRa E32-TTL-100
 * Get configuration.
 * https://mischianti.org
 *
 * E32-TTL-100----- Arduino UNO
 * M0         ----- 3.3v
 * M1         ----- 3.3v
 * TX         ----- PIN 2 (PullUP)
 * RX         ----- PIN 3 (PullUP & Voltage divider)
 * AUX        ----- Not connected
 * VCC        ----- 3.3v/5v
 * GND        ----- GND
 *
 */
#include "Arduino.h"
#include "LoRa_E32.h"

LoRa_E32 e32ttl100(2, 3); // e32 TX e32 RX
void printParameters(struct Configuration configuration);
void printModuleInformation(struct ModuleInformation moduleInformation);

void setup() {
	Serial.begin(9600);
	delay(500);

	// Startup all pins and UART
	e32ttl100.begin();

	ResponseStructContainer c;
	c = e32ttl100.getConfiguration();
	// It's important get configuration pointer before all other operation
	Configuration configuration = *(Configuration*) c.data;
	Serial.println(c.status.getResponseDescription());
	Serial.println(c.status.code);

	printParameters(configuration);
	configuration.ADDL = 0x0;
	configuration.ADDH = 0x1;
	configuration.CHAN = 0x19;

	configuration.OPTION.fec = FEC_0_OFF;
	configuration.OPTION.fixedTransmission = FT_TRANSPARENT_TRANSMISSION;
	configuration.OPTION.ioDriveMode = IO_D_MODE_PUSH_PULLS_PULL_UPS;
	configuration.OPTION.transmissionPower = POWER_17;
	configuration.OPTION.wirelessWakeupTime = WAKE_UP_1250;

	configuration.SPED.airDataRate = AIR_DATA_RATE_011_48;
	configuration.SPED.uartBaudRate = UART_BPS_115200;
	configuration.SPED.uartParity = MODE_00_8N1;

	// Set configuration changed and set to not hold the configuration
	ResponseStatus rs = e32ttl100.setConfiguration(configuration, WRITE_CFG_PWR_DWN_LOSE);
	Serial.println(rs.getResponseDescription());
	Serial.println(rs.code);
	printParameters(configuration);

}

void loop() {

}
void printParameters(struct Configuration configuration) {
	Serial.println("----------------------------------------");

	Serial.print(F("HEAD : "));  Serial.print(configuration.HEAD, BIN);Serial.print(" ");Serial.print(configuration.HEAD, DEC);Serial.print(" ");Serial.println(configuration.HEAD, HEX);
	Serial.println(F(" "));
	Serial.print(F("AddH : "));  Serial.println(configuration.ADDH, BIN);
	Serial.print(F("AddL : "));  Serial.println(configuration.ADDL, BIN);
	Serial.print(F("Chan : "));  Serial.print(configuration.CHAN, DEC); Serial.print(" -> "); Serial.println(configuration.getChannelDescription());
	Serial.println(F(" "));
	Serial.print(F("SpeedParityBit     : "));  Serial.print(configuration.SPED.uartParity, BIN);Serial.print(" -> "); Serial.println(configuration.SPED.getUARTParityDescription());
	Serial.print(F("SpeedUARTDatte  : "));  Serial.print(configuration.SPED.uartBaudRate, BIN);Serial.print(" -> "); Serial.println(configuration.SPED.getUARTBaudRate());
	Serial.print(F("SpeedAirDataRate   : "));  Serial.print(configuration.SPED.airDataRate, BIN);Serial.print(" -> "); Serial.println(configuration.SPED.getAirDataRate());

	Serial.print(F("OptionTrans        : "));  Serial.print(configuration.OPTION.fixedTransmission, BIN);Serial.print(" -> "); Serial.println(configuration.OPTION.getFixedTransmissionDescription());
	Serial.print(F("OptionPullup       : "));  Serial.print(configuration.OPTION.ioDriveMode, BIN);Serial.print(" -> "); Serial.println(configuration.OPTION.getIODroveModeDescription());
	Serial.print(F("OptionWakeup       : "));  Serial.print(configuration.OPTION.wirelessWakeupTime, BIN);Serial.print(" -> "); Serial.println(configuration.OPTION.getWirelessWakeUPTimeDescription());
	Serial.print(F("OptionFEC          : "));  Serial.print(configuration.OPTION.fec, BIN);Serial.print(" -> "); Serial.println(configuration.OPTION.getFECDescription());
	Serial.print(F("OptionPower        : "));  Serial.print(configuration.OPTION.transmissionPower, BIN);Serial.print(" -> "); Serial.println(configuration.OPTION.getTransmissionPowerDescription());

	Serial.println("----------------------------------------");

}

Ecco il risultato in console.

Begin
Success
1
----------------------------------------
HEAD : 11000000 192 C0

AddH : 1
AddL : 0
Chan : 23 -> 433MHz

SpeedParityBit     : 0 -> 8N1 (Default)
SpeedUARTDatte  : 11 -> 9600bps (default)
SpeedAirDataRate   : 10 -> 2.4kbps (default)
OptionTrans        : 0 -> Transparent transmission (default)
OptionPullup       : 1 -> TXD, RXD, AUX are push-pulls/pull-ups
OptionWakeup       : 0 -> 250ms (default)
OptionFEC          : 1 -> Turn on Forward Error Correction Switch (Default)
OptionPower        : 0 -> 20dBm (Default)
----------------------------------------
Success
1
----------------------------------------
HEAD : 11000000 192 C0

AddH : 1
AddL : 0
Chan : 25 -> 435MHz

SpeedParityBit     : 0 -> 8N1 (Default)
SpeedUARTDatte  : 111 -> 115200bps
SpeedAirDataRate   : 11 -> 4.8kbps
OptionTrans        : 0 -> Transparent transmission (default)
OptionPullup       : 1 -> TXD, RXD, AUX are push-pulls/pull-ups
OptionWakeup       : 100 -> 1250ms
OptionFEC          : 0 -> Turn off Forward Error Correction Switch
OptionPower        : 1 -> 17dBm
----------------------------------------

Con la libreria è abbastanza semplice, ma nel prossimo capitolo testeremo varie opzioni del dispositivo.

Grazie

  1. LoRa E32 per Arduino, esp32 o esp8266: specifiche ed utilizzo base
  2. LoRa E32 per Arduino, esp32 o esp8266: libreria
  3. LoRa E32 per Arduino, esp32 o esp8266: configurazione
  4. LoRa E32 per Arduino, esp32 o esp8266: trasmissione fissa
  5. LoRa E32 per Arduino, esp32 o esp8266: power saving ed invio di dati strutturati
  6. LoRa E32 per Arduino, esp32 o esp8266: WOR (wake on radio) il microcontrollore e lo shield per Arduino
  7. LoRa E32 per Arduino, esp32 o esp8266: WOR (wake on radio) il microcontrollore e lo shield per il WeMos D1 mini
  8. LoRa E32 per Arduino, esp32 o esp8266 : WOR (wake on radio) del microcontrollore e lo shield per esp32
  9. LoRa E32 per STM32: WOR (wake on radio) del microcontrollore e lo shield per STM32

Github library

Forum di supporto


Spread the love


Etichette:

Lascia un commento

Il tuo indirizzo email non sarà pubblicato. I campi obbligatori sono contrassegnati *
