WeMos D1 mini (esp8266): piedinatura, caratteristiche e configurazione dell’Arduino IDE – Parte 1

WeMos D1 mini (esp8266) dettagli

Mi piace questo dispositivo, si tratta di un microcontrollore WIFI a basso costo ed ha un notevole rapporto qualità/prezzo.

Puoi trovarlo qui WeMos D1 mini - NodeMCU V2 V2.1 V3 - esp01 - esp01 programmer

Specs

• Processore: microprocessore L106 32-bit RISC basato sul Tensilica Xtensa Diamond Standard 106Micro frequenza a 80MHz^[5]
• Memoria:
  • 32 KiB RAM istruzioni
  • 32 KiB RAM cache istruzioni
  • 80 KiB RAM dati utenti
  • 16 KiB RAM ETS dati sistema
• Flash QSPI esterna: sono supportati oltre 16 MiB (512 KiB fino a 4 MiB inclusi tipicamente)
• IEEE 802.11 b/g/n Wi-Fi
  • TR switch, balun, LNA, amplificatore di potenza e matching network integrati
  • autenticazione WEP o WPA/WPA2, o rete aperta
• 16 GPIO pins
• SPI
• I²C (implementazione software)^[6]
• I²S con DMA (pins condivisi con GPIO)
• UART su pins dedicati, più un pin UART di sola trasmissione abilitabile sul GPIO2
• 10-bit ADC

Pinouts

WeMos D1 mini immagine ad alta risoluzione

NodeMCU V2

NodeMCU v2.x immagine ad alta risoluzione

NodeMCU v2.1

NodeMCU v2.x immagine ad alta risoluzione

NodeMCU v3

Penso che una cosa interessante sia che abbia più di una seriale, che rende possibile utilizzare una seriale per comunicazioni con i dispositivi ed una seriale (Serial1 D4 – solo trasmissione) per il debug.

Uso

Puoi scaricare i driver per il chip USB qui, controlla la versione del D1 mini e fai clic sui driver.

Configura il tuo IDE

Ora puoi configurare il tuo Arduino IDE

Per prima cosa devi aggiungere il descrittore url esp8266 al tuo IDE
http://arduino.esp8266.com/stable/package_esp8266com_index.json
Vai su File --> Preferences ed aggiungi la url su “Additional Boards Manager URLs”

Poi devi aggiungere la nuova board sul Board Manager

La scheda da selezionare è la esp8266

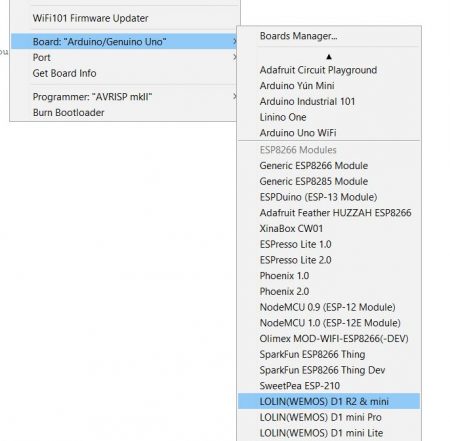

Ora puoi selezione LOLIN(WEMOS) D1 R2 & mini

Ora puoi caricare il tuo sketch.

Grazie
