Ingranaggi a spina di pesce per il Cyclone PCB Factory

Spread the love

Il Cyclone PCB Factory ha degli ingranaggi molto rumorosi, quindi ne ho realizzata una versione più precisa e meno rumorosa.

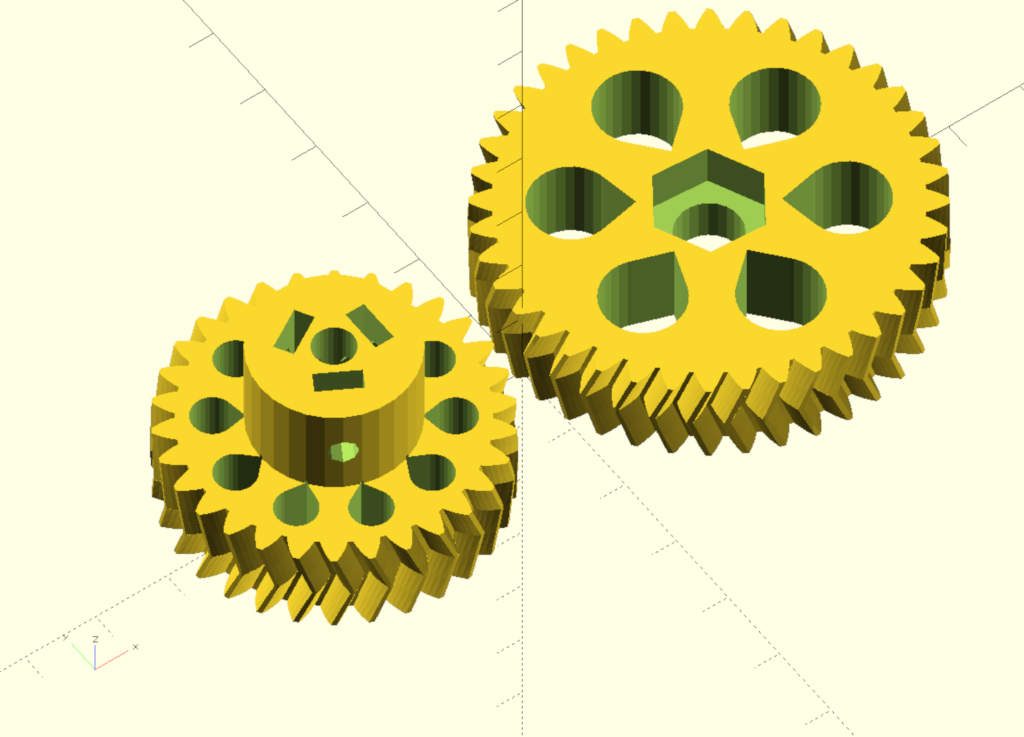

Herringbone gears

Ho scritto un programma per realizzarle in maniera parametrica così da poter decidere l’altezza il rapporto, ma soprattutto ho aggiunto dei parametri per poter decidere quante viti di bloccaggio inserire, ne ho selezionate 3 così da fornire maggior resistenza alle alte temperature.
Aumentando l’altezza ho potuto sopperire bene all’aggiunta di damper, che come vedremo nell’articolo dedicato alla meccanica del Cyclone hanno una funzione molto importante.

Ho usato il PETG per la stampa perché è più resistente del PLA ed è stampato a temperature più alte, di conseguenza è più resistente alle deformazioni..

E come detto per prevenire ulteriori movimenti dovuti a deformazione o altro ho inserito 3 viti di bloccaggio.

Modello 3D

WP 3D Thingviewer Lite need Javascript to work.
Please activate and reload the page.

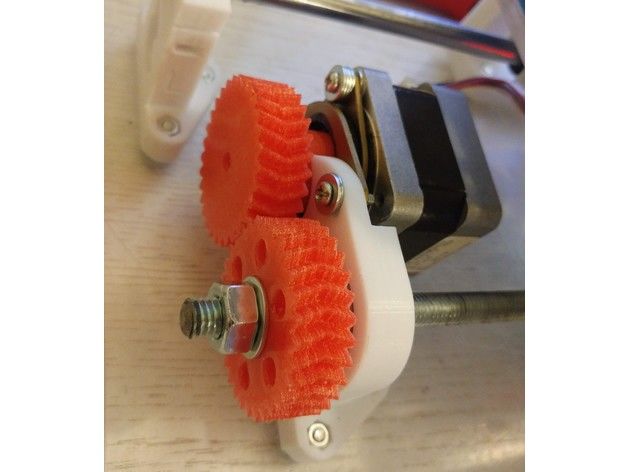

Ingranaggi al lavoro

Herringbone gears at work

Scaricare

Se volete provare un rapporto diverso contattatemi che ve lo realizzo e proviamo insieme il risultato.
